— 产品中心 —直接雷电-高电压试验系统
（1）概述
本套系统由三部分组成，包括高电压发生器、波形调整单元和控制测量系统，通过调整不同的波形调整单元即可实现电压波形的 A、B、C、D四种波形，输出波形可满足 MIL-STD-464C、GJB1389A 以及 DO160Section23 等标准关于直接雷电的高电压试验，也可用于其他同类雷电及耐压试验研究。
（2）特点
l 户内型采用开放式主回路设计，H型塔式机构，从而实现了整体超小型
l 采用铁壳油浸式本体设计，内置多级 Max放电回路，可实现车载移动安装(户外)
l 基于触摸屏控制的全自动智能控制系统，图形化显示设备运行状态，操作简单、方便
l 配置进行分区试验的匀电场电极及附着点测试电极、接地板等
l 采用 Marx 发生器，实现并联充电串联放电
l 球隙自动跟踪电压在全充电电压范围内自动调整球隙距离，可调精度 0.1mm
l 自动安全保护程序，声光报警。
（3）波形参数的定义
根据 MIL-STD-464C及 SAE ARP5412 等标准规定，测试波形主要有 A、B、C、D 四个电压波形,如下图所示。
-
IEC 61643-1、IEC61400-24、MIL-STD-464C、SAE ARP5412、RTCA/DO-160F/G、GJB3567
（4）主要技术参数与特点
LVG3000技术参数
输出波形 | A波形 | B波形 | C波形 | D波形 |
波前时间 | 1000(+500)kV/μs | 1.2μs±20% | 2μs±20% | 50-250μs |
衰减时间 | - | 50±20% | - | 大于2000 |
峰值效率 | 80%以上 | 90%以上 | 80%以上 | 60%以上 |
级电压 | 200kV | |||
级数 | 15级 | |||
电压等级 | 3000kV | |||
放电开关 | 铜球，三间隙点火 | |||
开关形式 | 直线驱动0~100mm可调，精度0.1mm | |||
波形形成方式 | 采用多级Marx发生器结构 | |||
使用电源 | AC220V 100A | |||
充电电压 | 20~200kV | |||
充电极性 | 正/负 | |||
电压测量 | 若阻尼分压器 | |||

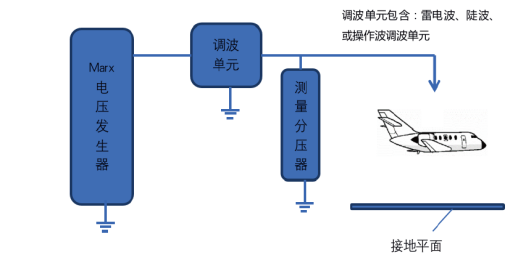

飞机雷电高电压附着点分区试验示意图
可用于车载的高压雷电模拟器 室内安装的高压试验装置(参考)
机翼雷电附着点试验 飞机缩比模型雷电分区试验
