油料磨粒智能检测仪FSG100

产品简介：

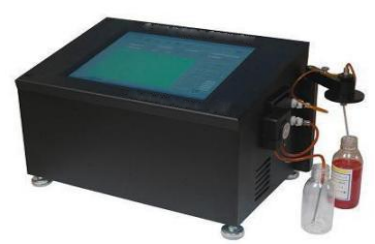

FSG100油料磨粒智能检测仪是一款专为油液磨粒检测与设备磨损状态监控打造的智能检测设备，全程自主研发生产，依托光学成像、智能识别与数据分析技术，实现油液中磨粒的快速检测、精准识别及污染度判定，可有效监控发动机等设备的磨损状态，提前预判故障趋势，为设备的运维保养、故障诊断提供科学、可靠的数据支撑，广泛适用于各类依赖油液润滑的工业设备检测场景。 ## 产品外观与系统架构 本设备采用一体化紧凑设计，机身布局合理，操作便捷；内部搭建高精度透反射光路照明、长焦显微光学成像与智能数据处理的一体化系统架构，核心部件协同工作，保障检测过程的高效性与检测结果的准确性。

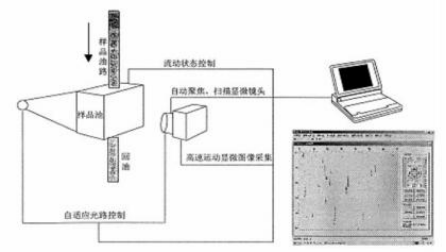

系统原理图

工作原理：

FSG100油料磨粒智能检测仪以精准的流体控制与光学成像为核心，配合智能软件分析实现磨粒全维度检测。油液在自动控制蠕动泵的驱动下，平稳通过光学精密样品池，样品池搭载于专业透反射光路照明系统中，为磨粒成像提供清晰的光学环境。 由计算机精准控制的长焦显微光学镜头，具备自动聚焦与断层扫描功能，可对流过样品池的油液磨粒进行实时动态成像；流体中的颗粒物经镜头放大成像后，由高速CCD捕捉图像信号，通过图像采集卡（A/D）完成信号转换并传入计算机。 计算机系统通过专用分析软件对采集的颗粒图像进行深度处理，精准识别颗粒形貌特征，判定磨粒类型、统计磨粒数量，同时完成油液污染度分析，最终实现设备磨损状态监控、故障趋势预判与专业专家诊断，让设备磨损问题“可视化、数据化、可预判”。

主要性能参数：

1. 微量进样，快速检测：单次油样进样量＜10mL，检测周期仅约3分钟，实现微量样品、高效出结果，减少油样损耗，提升检测效率。

2. 智能成像，自动存储：支持磨粒图像实时捕捉，可根据油液流速自动调节并设定采集频率，采集频率达33f/pass，采集的磨粒图像可实现全自动存储，便于后续追溯与二次分析。

3. 精准识别，分类判定：可对长轴尺寸＞10μm的所有颗粒进行智能识别，精准区分切削磨粒、疲劳磨粒与非金属磨粒，为设备磨损类型分析提供精准依据。

4. 污染度检测，多标判定：对等效圆直径＞4μm的颗粒进行精准计数，同时计算颗粒尺寸与浓度分布，严格按照国军标及俄标（GJB-420A、NAS1638、ГОСТ17216标准）判定并给出油液污染度等级，检测结果专业、权威。

5. 智能专家系统，全功能覆盖：内置专业专家系统，集成图像采集分析、故障诊断、磨损趋势分析、检测数据管理等多功能于一体，一站式满足检测、分析、诊断、数据管理全需求。

6. 紧凑设计，便携性佳：设备外形尺寸为400mm×270mm×260mm，体积小巧，占用空间少；整机重量≤18kg，便于现场移动检测，适配实验室、设备现场等多种检测场景。

7. 自主可控，适配性强：全程自主研发生产，核心技术自主可控，可适配各类工业润滑油液检测需求，满足不同行业设备的磨损监控标准。

产品核心优势：

1. 检测精准：依托高精度光学成像与智能图像识别技术，磨粒识别与颗粒计数误差小，污染度判定符合国标、俄标多重标准，结果真实可靠。

2. 操作高效：微量进样+快速检测，搭配自动化成像、识别、存储，无需繁琐人工操作，大幅降低检测人员工作强度，提升检测效率。

3. 功能全面：集磨粒识别、污染度检测、故障诊断、趋势分析、数据管理于一体，无需搭配其他设备，一站式解决设备磨损监控全流程问题。

4. 便携实用：紧凑化设计，体积小、重量轻，兼顾实验室固定检测与现场移动检测，适配多场景使用需求。

5. 智能分析：内置专家系统，可基于检测数据进行故障诊断与磨损趋势分析，由“单纯检测”升级为“诊断预判”，为设备运维提供前瞻性指导。

适用场景：

本产品广泛适用于航空、航天、船舶、电力、冶金、工程机械等行业，可对发动机、齿轮箱、液压系统、压缩机等各类依赖油液润滑的设备进行油液磨粒检测与磨损状态监控，是设备日常运维、故障诊断、预防性保养的重要智能检测工具。
