国军标传导敏感度试验模块式

（1）概述

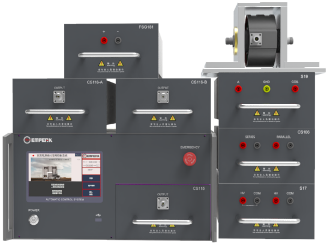

图片66.png  在国军标 GJB151B 中，针对设备和分系统的交流电源线和直流电源线，主要用于对电源线施加各种模拟故障信号，以测试设备和分系统在各种传导干扰环境下是否可靠工作。本项目主要包括电源线尖峰信号、静电放电、电缆束注入传导敏感度、电缆束注入脉冲激励传导敏感度、电缆盒电源线阻尼正弦瞬态传导敏感度等多项试验。

执行标准

GJB 151A-1997

GJB 152A-1997

GJB 151B-2013

GJB 181-1986

MIL-STD-461F

D0160  S17



（2）特点

l 采用7寸全彩色触摸屏显示全自动智能控制

l 内置程控高精度直流高压电源充电

l 试验电压和间隔时间可以任意设置，可编排测试流程

l 可内置多种波形自动切换

l 多种测试附件可选，提供一站式测试解决方案

l 上位机控制系统，实现自动测试、控制、测量一体化



（3）主要技术参数与功能

主要参数表

产品名称

型号

规格参数

备注

多波形瞬态脉冲主机

FSG6000

7寸彩色触摸屏前面板操作

充电异常保护

主要配合不同波形发生模块，可实现GJB151、尖峰电压等多个标准的瞬态脉冲波形试验


电源线尖峰脉冲模块

CS106

输出电压：最大650V

输出波形：

上升时间：1.5us±0.5us（0%-100%）

下降时间：3.5us±0.5us（100%-0%）

脉冲宽度：5us（1±20%）

反向过冲幅度：≤30% * Vp

反向过冲持续时间：＜20us

输出阻抗：≤2Ω

脉冲输出频率：0.1~20次/秒

选配其他波形：

脉冲宽度1：≤0.15us（阻抗＜5Ω）

脉冲宽度2：≤5us（阻抗＜2Ω）

脉冲宽度3：≤10us（阻抗＜1Ω）

波形输出模式：单次输出、连续输出

内置32A耦合单元（其他电流耦合单元选配）                                  包含外置5Ω校准电阻

选配，配合各主机使用

阻尼正弦脉冲模块

（两个模块，每个模块3个波形）

CS116-A&CS116-B

输出波形：阻尼正弦脉冲波

输出频率：10kHz，100kHz，1MHz，10MHz，30MHz，100MHz

输出电流：

0.1A@10kHz，

1A@100kHz，

10A@1MHz~30MHz，

3A@100MHz

输出阻抗：＜100Ω

输出接口：N Type

输出频率：0.1~1Hz

波形输出模式：单次输出、连续输出

选配，配合各主机使用

陡脉冲方波模块

CS115

输出电流：10A

输出波形：ns方波

上升时间：≤2ns（10%-90%）

下降时间：≤2ns（90%-10%）

脉冲宽度：≥30ns（90%-90%）

输出阻抗：50Ω

输出接口：N Type

输出频率：0.1~30Hz

波形输出模式：单次输出、连续输出

选配，配合各主机使用

电源线尖峰脉冲模块

S17

最大输出：1000V（连续可调）                            10μs波形参数：                               上升时间（0~100%）：≤2μs

脉冲宽度（0%~0%）：≥10μs

源阻抗：50Ω                                    输出极性：正、负                                 脉冲频率：0.5-2Hz可设置                       触发方式：手动、自动

串联模式：内置耦合变压器（32A）通过面板串联端口输出

输出端口：4mm插头

校准电阻：50Ω

选配，配合各主机使用

感应尖峰敏感度模块

FSG-S19.5

FSG-S19.5

脉冲群持续时间 T1：50μS~1000μS

 尖峰重复周期 T2：0.2μS~10μS

输出电压 a：≥600V

电压极性：正和负或正负交替

 耦合方式：直接耦合

 重复时间：0.1-10Hz

测试时间：1S-60,000S

触发方式：手动，自动，外部触发

选配

电源线尖峰脉冲模块

FSG-181

输出电压：最大650V

输出波形：

上升时间：≤5us

脉冲宽度：10us-50us

内阻:50Ω

输出极性: 正、负

间隔时间：1-99s可设置

浪涌次数: 1-999次可设置

选配，配合各主机使用

高压衰减器

DC-3G-FJ100N40

40dB、N型

选配

高压衰减器

DC-3G-FJ100L40

20dB、N型

选配

高频电流注入钳

BCI-400P

频率范围10MHz～400MHz
内径φ40mm
用于CS115，CS116

选配

低频电流注入钳

BCI-10P

频率范围10kHz～10MHz
内径φ40mm
用于CS116

选配

高频监测探头

C400M

频率范围10MHz-400MHz
内径φ40mm
用于CS116

选配

低频监测探头

C10M

频率范围10kHz-20MHz
内径φ40mm
用于CS115，CS116

选配

校准夹具

PM-400

频率范围4kHz～400MHz
用于CS115，CS116

选配

10μF馈通电容器

DN-C10

穿心电容

去耦合电容10μF；

选配

三相Y型穿心电容

FC116-C

三相Y型穿心电容10uf

选配

三相△型穿心电容

FC116-B

三相△型穿心电容

选配

耦合器

T100

电流100A，配合CS106波形使用

选配

耦合器

T200

电流200A，配合CS106波形使用

选配

软件

MCS6000

上位机控制软件

选配

人工电源网络

LISN-45100-J50

频率范围：9KHz～20MHz
额定电流：100A
电压：DC450V,AC380

选配

通用参数

工作电源

AC 220V，±10%  50、60Hz

环境温度

0℃ - 45℃

相对湿度

＜85%

尺寸

19英寸，4U

重量

约20kg

注：具体外形及尺寸以实物为主
