（十二）舰船系统直流磁场环境测试
（1）直流磁场环境产生的原因
现代装备，特别是舰船上的，由于设备众多，功耗特别巨大。相应的发电设备功率也特别大，随着国内直流储能技术的发展，大型舰船很多装备都使用直流供电。加上设备的分散布置，有些装备需要布置在周围有较大直流磁场的环境下。直流磁场环境分为磁场强度和磁场变化率，这两个参数可能会对有些设备造成直流干扰，导致故障，影响设备运行。为了确保装备在较大的直流磁场环境中也能的稳定运行，需要验证设备的直流磁场环境稳定性。
GJB1446、41A等
（2）设备参数
序号 | 设备名称 | 型号 | 规格参数 |
1 | 直流磁场发生器 | FSG-MFS-DC100 | 输出电压:0-80V 输出电流:0-100A 最大功率:8KW 输入电源:三相380V，50Hz，10kW 输出变化率:从0-设定值小于 100ms 变化率可以设定 控制界面:10寸全彩色触摸屏 |
2 | 磁场线圈 | PMC-700D | 双线圈设计(圆形) 线圈直径:70cm(其他尺寸可定制) 线圈匝数:15 线圈间距:52cm 磁场范围:1-2000A/m(最大可做 4800A/m) 磁场变化率:1600-16000A/m/s 配置高度可调产品试验架一台 |
3 | 磁场探头 | FJ8620 | 量程:200mT 基本精度:±1%精度满量程 最小分辨率:0.01mT 显示位数:4位 |
4 | 电流线圈 | / | 测试电流:直流 100A |
注：所有参数可定制

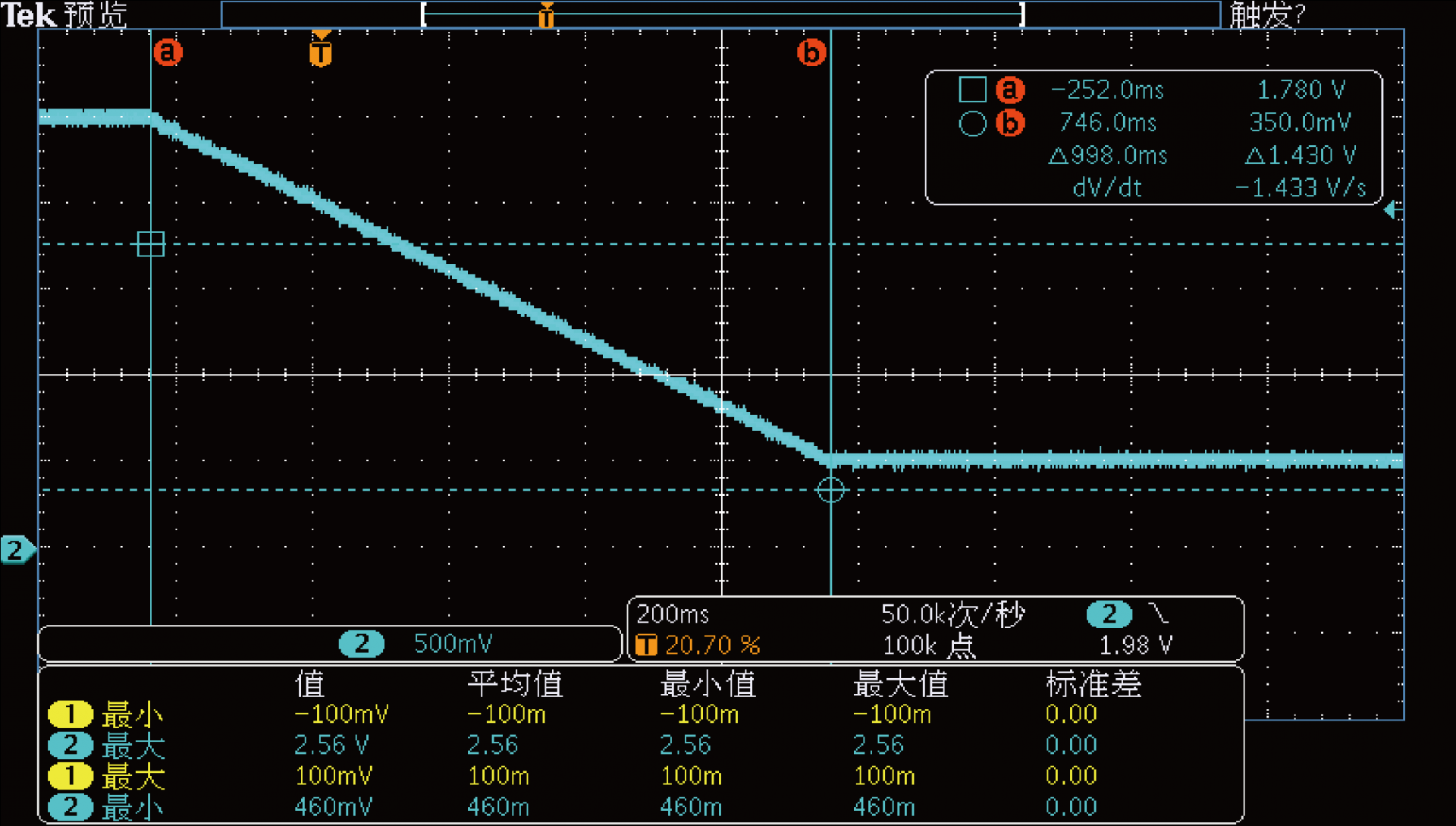

（3）实测变化率波形
